99在线精品视频观看丨影音先锋中文字幕无码丨蜜桃少妇av久久久久久久丨成人av一级丨无码一区二区免费波多野播放搜索丨国产鲁鲁视频在线观看丨亚洲天堂美女丨久操视频免费看丨久在线丨凹凸av在线丨九九在线精品丨做爰xxxⅹ性69免费软件丨不卡的av在线播放丨在线观看网站黄丨大香蕉毛片丨天天干天天舔天天射丨午夜视频在线观看免费视频丨久草 在线丨国产乱码在线观看丨51午夜精品免费视频

手板加工 > 3D打印服務(wù) > SLS-1（進(jìn)口1171尼龍材料）
SLS-1171尼龍
使用工業(yè)級(jí)激光燒結(jié)技術(shù)SLS－3D打印機(jī)   SLS-1：這是強(qiáng)度非常高的尼龍材料，同時(shí)它還擁有很好的耐熱性（130度）。你可以使用此材料來(lái)制作活動(dòng)鏈條或彈簧類物品。
請(qǐng)注意這是可滲透的材料，所以它會(huì)吸收空氣中的細(xì)小灰塵。請(qǐng)注意長(zhǎng)久在陽(yáng)光下直曬，表面將會(huì)變成黃色。
模型設(shè)計(jì)和壁厚的不同將會(huì)影響此材料的柔韌性。 我們推薦使用此材料來(lái)制作對(duì)溫度及強(qiáng)度有要求模型。
外觀效果：制作的成品表面不光滑，磨砂感。
制作的成品表面不光滑，磨砂感，表面上色難。

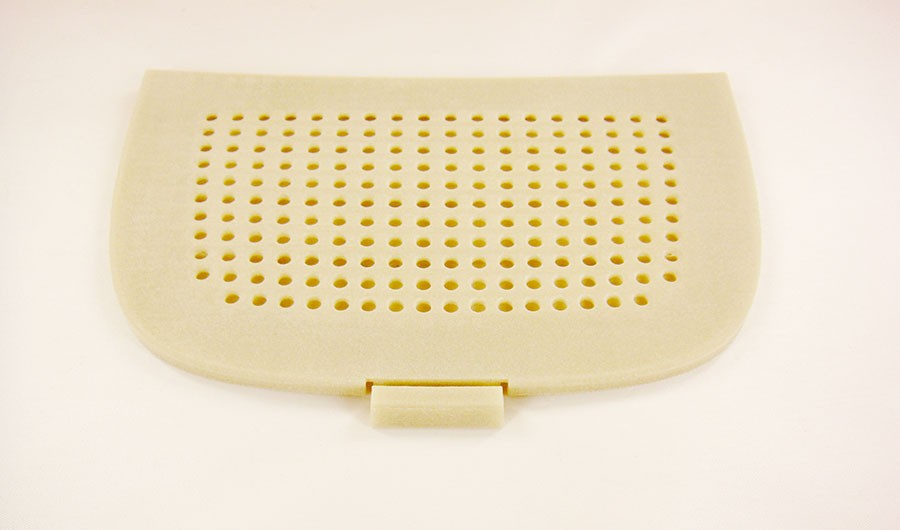

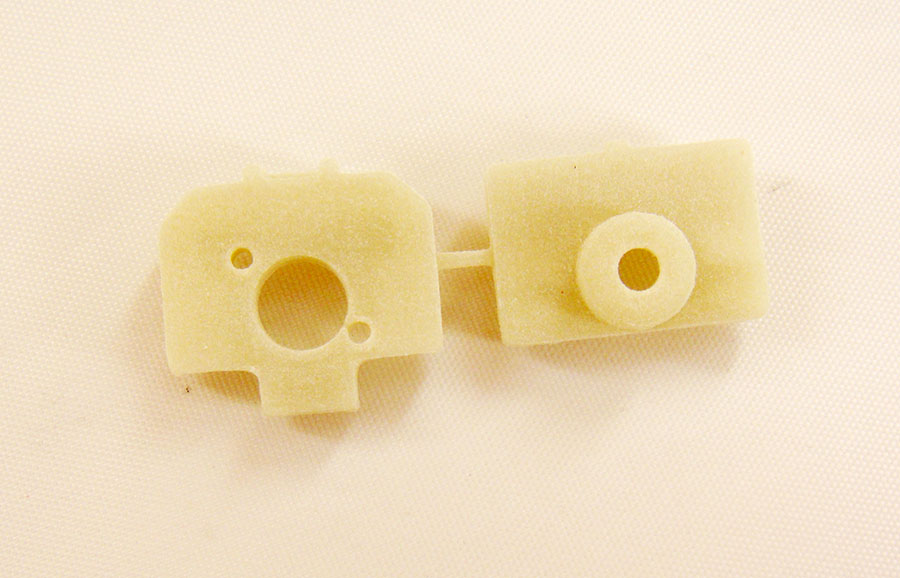

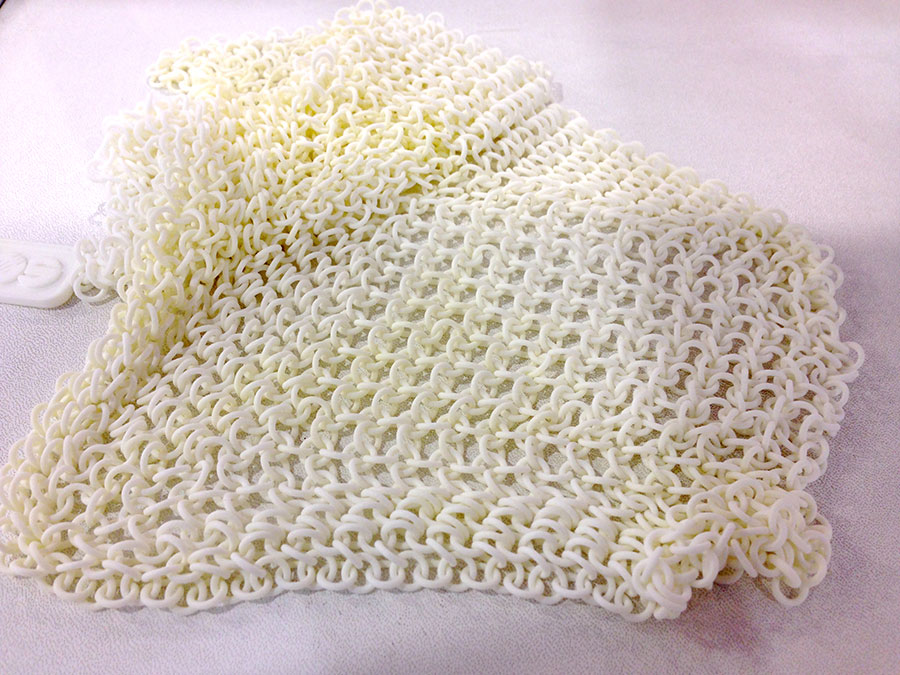

材料及成品實(shí)拍圖   SLS-1171尼龍1　 SLS-1171尼龍2　 SLS-1171尼龍3　 SLS-1171尼龍4

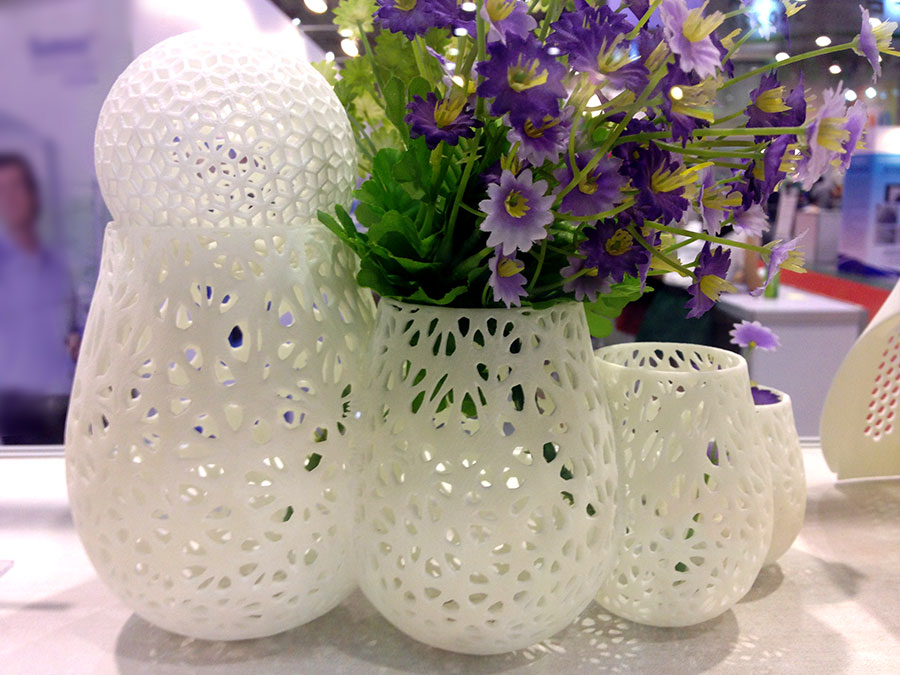

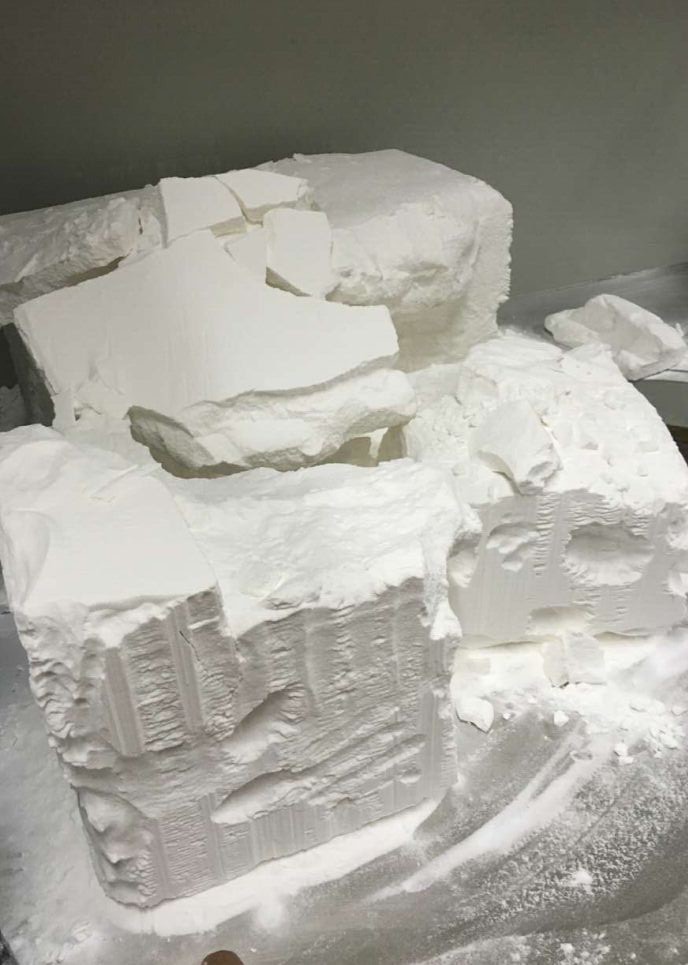

SLS-1171尼龍5　 SLS-1171尼龍6
詳細(xì)參數(shù)信息   單體最大尺寸760mm×580mm×380mm
逐層打印每層厚度0.1mm
誤差范圍+/-0.20mm
推薦最小細(xì)節(jié)0.8mm
推薦最小壁厚1mm
強(qiáng)度高
適合各種大小尺寸模型
韌性好
FP1200材料參數(shù)
材料性質(zhì) 值 單位 研究方法
平均粒徑 38 μm ISO 13319
粒
徑
分
布		 微粒<30μm 5max % ISO 13319
粗顆粒>70μm 5max % ISO 13319
包裝密度 0.52 g/cm3 ISO 1068-1975
制件密度 1.03 g/cm3 ISO 1068-1975
熔點(diǎn) 183 °C ISO 11357-3
熱變形溫度(0.45MPa) 148 °C ISO 75f
熱變形溫度(1.8MPa) 42 °C ISO 75f
拉伸模量 1800 Mpa ISO 527-2:93-1B
拉伸斷裂強(qiáng)度 48 Mpa ISO 527-2:93-1B
斷裂延伸率 24 % ISO 527-2:93-1B
彎曲模量 1500 Mpa ISO 178 (23°C)
沖擊強(qiáng)度 40 kJ/m2 ISO 179 1eU (23°C)
硬度 70 ISO 868 (20°C)
FP1230材料參數(shù)
材料性質(zhì) 值 單位 研究方法
平均粒徑 38 μm ISO 13319
粒
徑
分
布		 微粒<30μm 5max % ISO 13319
粗顆粒>70μm 5max % ISO 13319
包裝密度 0.64 g/cm3 ISO 1068-1975
制件密度 1.25 g/cm3 ISO 1068-1975
熔點(diǎn) 183 °C ISO 11357-3
熱變形溫度(0.45MPa) 165 °C ISO 75f
熱變形溫度(1.8MPa) 47 °C ISO 75f
拉伸模量 1800 Mpa ISO 527-2:93-1B
拉伸斷裂強(qiáng)度 45 Mpa ISO 527-2:93-1B
斷裂延伸率 20 % ISO 527-2:93-1B
彎曲模量 1500 Mpa ISO 178 (23°C)
沖擊強(qiáng)度 34 kJ/m2 ISO 179 1eU (23°C)
硬度 76 ISO 868 (20°C)
3D打印SLS-1產(chǎn)品案例

累計(jì)已有5102個(gè)手板模型采用SLS-1尼龍材料進(jìn)行制作
我也要選用此款材料     馬上咨詢客服了解更多

了解其它材料
