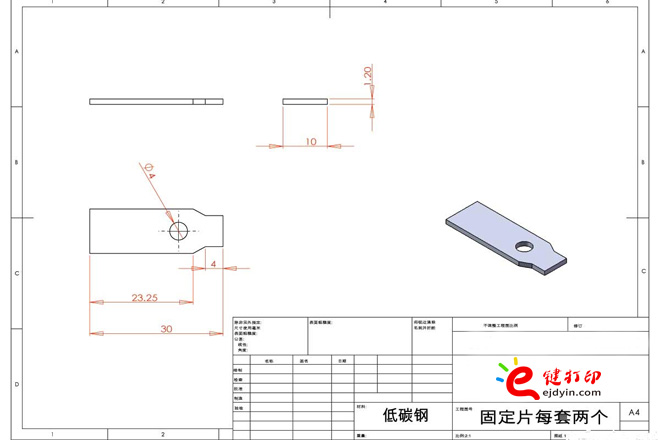

要合理安排鈑金零件的加工制作工藝流程，首先要知道零件圖的各種技術要求，所以說鈑金圖面審核是對零件工藝流程合理安排的最重要環節。那么，圖面審核都有哪些要點呢？我們來看一看：

1》檢查圖面是否齊全。

2》圖面視圖關系，標注是否清楚、齊全，以及標注尺寸單位。

3》裝配關系，裝配要求重點尺寸。

4》新舊版圖面區別。

5》外文圖紙的翻譯。

6》表處代號轉換。

7》圖面問題反饋與處理。

8》材料要求。

9》品質要求與工藝要求。

10》正式發行圖面，須加蓋品質控制章。

鈑金件展開圖是依據零件圖（3D）展開的平面圖（2D），圖面審核的注意事項：

1》展開方式要合適，要便于節省材料及加工性。

2》合理選擇間隙及包邊方式，T=2.0以下間隙0.2，T=2-3間隙0.5，包邊方式采用長邊包短邊（門板類）。

3》合理考慮公差，外形尺寸：負差走到底，正差走一半；孔形尺寸：正差走到底，負差走一半。

4》注意毛刺方向。

5》抽牙、壓鉚、撕裂、沖凸點（包）等位置方向，畫出剖視圖。

6》核對材質、板厚，以及板厚公差。

7》特殊角度，折彎角內半徑（一般R=0.5）要試折而定展開。

8》有容易出錯（相似但不對稱）的地方應重點提示。

9》尺寸較多的地方要加放大圖。

10》需噴涂保護的地方須標示。
